一、工序名稱：芯片封裝工藝之晶圓推力測試作業順序
1.打開推拉力測試儀設備電源開關。
2.把需要測試的產品用AB膠固定在專用測試治具上。
3.在顯示屏上選中晶片推力測試選項，然后點擊按鈕，進入推力測試模式。
4.將專用測試治具裝在推拉力測試儀上，并且旋轉螺絲將治具固定。
5.把顯微鏡調至可清晰看到需測試晶片的位置，設備前后左右移動開關，上下移動開關，顯微鏡前后焦距調整開關，顯微鏡傾斜角度調整開關，清晰度調整開關。
6.確認測試鉤針已經調整好位置后按下井號鍵，待測試完產品后需確認一下晶片的推力數值及晶片測試后的狀況（如晶片破損且PCB基板未被推刀刮傷為OK），測試完畢可得晶片推理測試圖表。
7.作業完成后，填寫首件點檢表進行數據記錄，若測試數值符合生產規格則允許批量生產，若測試數值不符合生產規格則讓技術員重新調整參數重新測試，直到測試數值符合生產規格為止。
二、管理與檢查項目
1檢查電源是否接通，推拉力測試儀電源信號燈是否為工作狀態（如圖2所示）。
2檢查膠水是否在使用日期內，產品固定在專用治具上必須等待5分鐘方可進行后段測試工序。
3檢查專用治具是否已經固定。
4檢查測試推刀是否只對1顆晶片進行測試。
5拆卸專用治具時必須要等機器設備復位完成靜止?fàn)顟B(tài)后方可進行。
三、設備與輔助工具

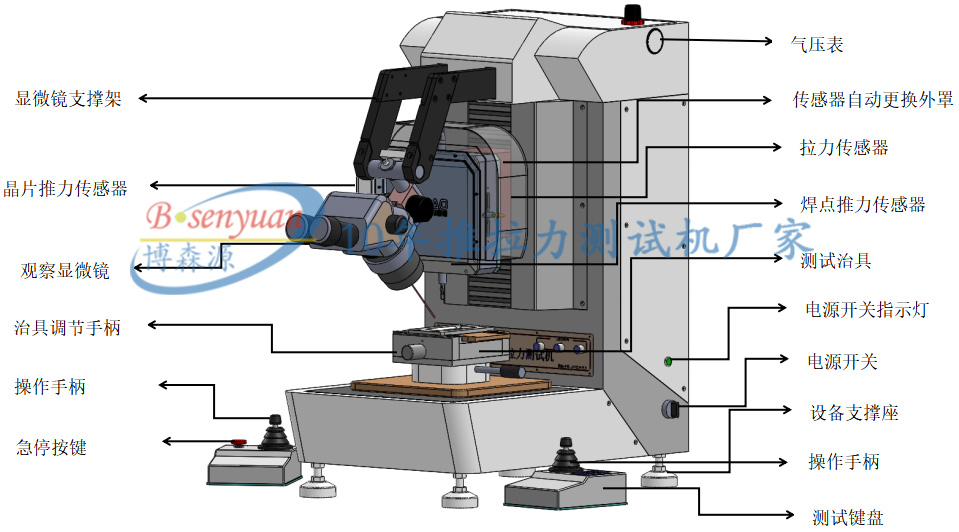

推拉力測試設備 博森源電子 LB-8600
四、異常處理
設備出現異?；虬l(fā)生不適合時，作業者應當立即停止作業，然后通知生產負責擔當或工程技術人員處理。
五、適用客戶：IC設計、IC組裝、晶圓制造、晶圓測試、IC封裝測試、金屬封裝、陶瓷封裝、塑料封裝、pth、smt表面貼裝式、SOT/QFN/SOIC/TSSOP/QFR/BGA/CSP、引線框架、焊接金線、引線焊接
晶片推力測試是一種測試晶片性能的方法，主要用于測試晶片的推力和功率。晶片推力測試通常使用推力計和功率計來測量晶片的推力和功率，以評估晶片的性能和可靠性。晶片推力測試可以用于各種應用，包括航空航天、汽車、電子設備等領域。
晶片推力測試的原理是利用牛頓第三定律，即每個作用力都有一個相等的反作用力。當晶片產生推力時，推力計會測量到相應的力值，而功率計則會測量到晶片消耗的功率。通過測量推力和功率，可以計算出晶片的效率和功率密度等參數，以評估晶片的性能和可靠性。
晶片推力測試的應用非常廣泛，可以用于測試各種類型的晶片，包括微處理器、傳感器、電機等。在航空航天領域，晶片推力測試可以用于測試火箭發動機、噴氣發動機等推進系統的性能。在汽車領域，晶片推力測試可以用于測試發動機、變速器等部件的性能。在電子設備領域，晶片推力測試可以用于測試電機、電池等部件的性能。
總之，晶片推力測試是一種非常重要的測試方法，可以幫助評估晶片的性能和可靠性，為各種應用提供支持。
